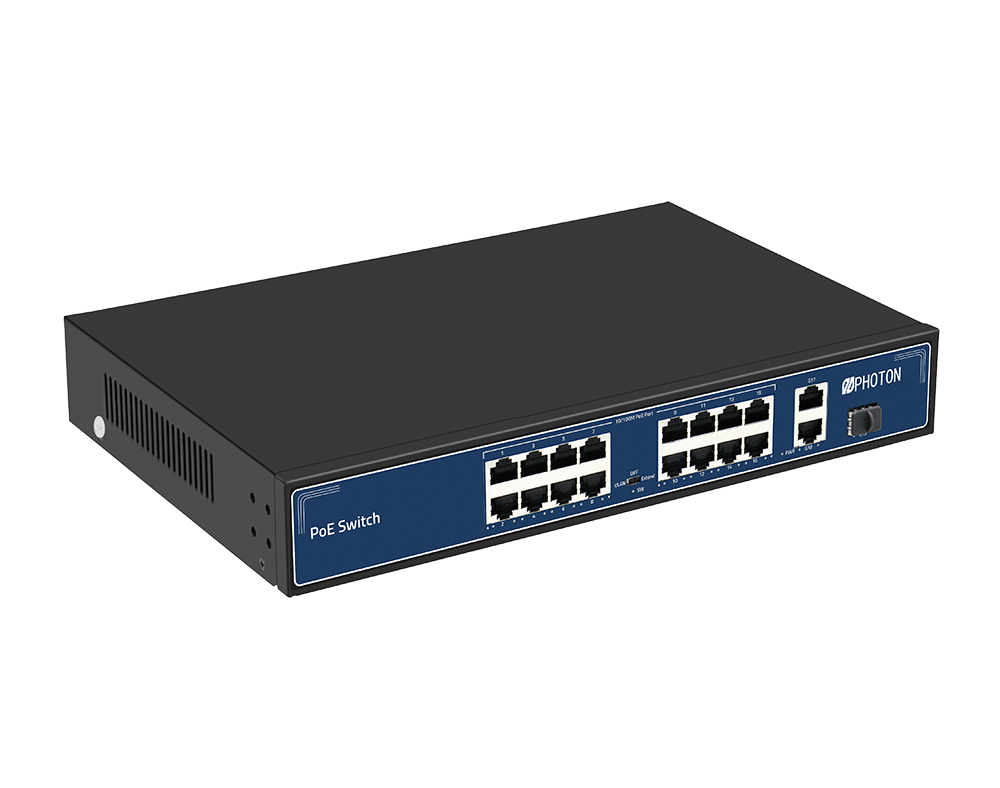

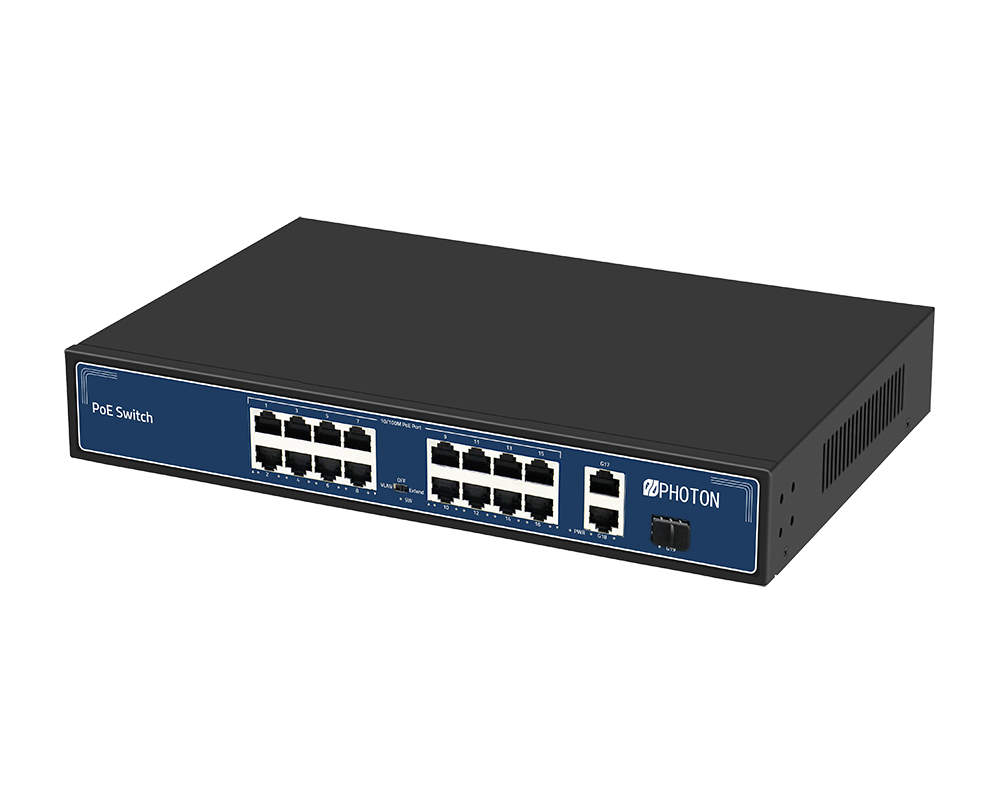

19口百千兆智能標準PoE交換機
PTD1119-16P-2G1S
1. 產品概述
PTD1119-16P-2G1S是一個16*100PoE以太網端口+ 2GE&1SFP上行端口交換機（PoE交換機），采用高質量高速率的網絡IC以及最具穩定性的POE芯片，POE口滿足802.3af或802.3at標準，本系列POE交換機能為10/100M以太網提供無縫連接，且POE供電端口可以自動檢測符合IEEE802.3af或IEEE802.3at標準的的受電設備并為其供電，非POE設備智能檢測不供電，只傳輸數據。
POE技術（Power over Ethernet）即以太網供電技術，它是指在為一些基于IP的終端（例如IP電話機，無線訪問AP,網絡攝像機等）傳輸數據信號的同時，還為此設備提供直流供電技術，這些接收直流供電的設備稱為受電設備。
具有簡單便利的安裝維護手段和豐富的業務特性，助力用戶打造安全可靠的高性能網絡。主要定位于工業園區、樓宇、廠礦、政府機關、小區寬帶等用戶網絡的核心或匯聚層；可廣泛應用于中小企業、網吧、酒店、學校等以太網接入場景。
2. 主要特點
? 16個百兆PoE口+2個千兆上行網口+1個千兆SFP光口
? 符合IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE802.3x標準
? 以太網端口支持10/100M自適應
? 流控方式：全雙工采用IEEE 802.3x標準，半雙工采用Back pressure標準
? 支持端口自動翻轉（Auto MDI/MDIX）
? 采用存儲轉發的交換機制
? 所有端口支持線速交換
? 零配置特性，自動供給到自適應的設備
? 面板指示燈監控工作狀態及幫助故障分析
? 三檔一鍵智能撥碼開關，支持VLAN、OFF、 Extend三種模式
? 兼容1U機架安裝
|
輸入/輸出接口 |
|
|
電源 |

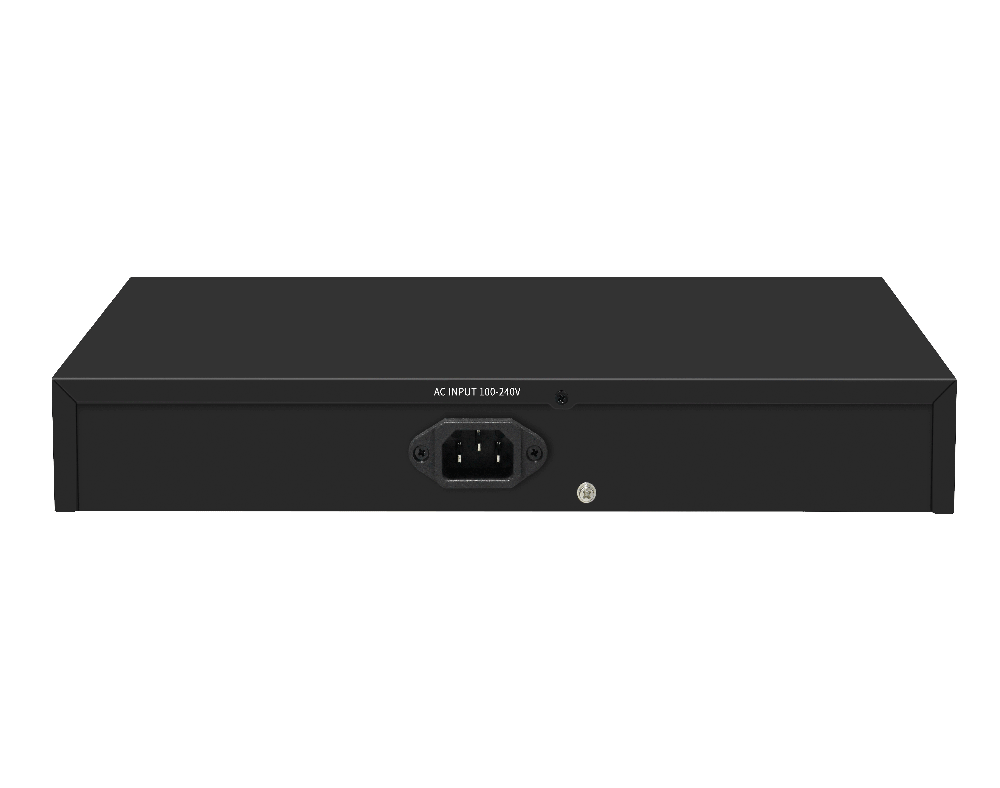

AC 100~240V 50/60Hz |
|
以太網 |
16個百兆 PoE口 2個千兆上聯 電口 1個千兆SFP光口 |
|
硬件參數 |
|
|
背板帶寬 |
9.2 Gbps |
|
包轉發率 |
6.844Mpps |
|
包緩存 |
1.5Mb |
|
MAC地址表 |
2K |
|
巨型幀 |
9216bytes |
|
轉發模式 |
存儲轉發 |
|
協議標準 |
|
|
網絡協議 |
IEEE 802.3 IEEE 802.3u IEEE 802.3ab IEEE 802.3z IEEE 802.3x |
|
PoE協議 |
IEEE802.3af （15.4 W） IEEE802.3at （30 W） |
|
光纖介質
|
多模光纖：50/125、62.5/125、100/140um 單模光纖：8/125、8.7/125、9/125、10/125um |
|
網絡介質 |
10Base-T : Cat3、4、5類或以上UTP/STP(≤100m) 100Base-TX : Cat5 類或以上UTP/STP(≤100m) 1000Base-TX : Cat5 類或以上UTP/STP(≤100m) |
|
行業標準 |
EMI: FCC Part 15, CISPR (EN55032) class A EMS: EN61000-4-2 (ESD)、 EN61000-4-4 (EFT)、 EN61000-4-5 (Surge) |
|
產品認證 |
|
|
安全認證 |
CE、FCC、RoHS |
|
環境標準 |
|
|
工作環境 |
工作溫度：-20~50°C 存放溫度：-40~85°C 工作濕度：最大相對濕度 90%，無冷凝 存放濕度：最大相對濕度 95%，無冷凝 工作高度：最大10,000 英尺（3,000 米） 存放高度：最大10,000 英尺（3,000 米） |
|
功能指示 |
|
|
指示燈 |
PWR（電源指示），SW（撥碼指示），1-19綠燈（鏈路&數據） |
|
PWR |
常亮：設備通電 不亮：設備不通電 |
|
SW |
常亮：VLAN（端口隔離） 不亮：OFF（普通模式） 閃亮：Extend（鏈路延長） |
|
1-19綠燈 |
常亮：鏈路連接正常 不亮：鏈路不通 閃亮：數據傳輸 |
|
撥碼開關 |
VLAN、OFF、Extend |
|
VLAN |
端口隔離，1-16口實現監控網絡下聯口互相隔離，與上聯口互通，保護內網安全 |
|
OFF |
普通模式，所有接口互相通信，傳輸距離100米以內，傳輸速率10M/100M自適應 |
|
Extend |
鏈路延長模式，1-16口POE供電及數據傳輸距離可延長至250米，傳輸速率變?yōu)?0M |
|
物理規格 |
|
|
結構尺寸 |
產品尺寸（L*W*H）：320*207*45mm 包裝尺寸（L*W*H）：370*290*85mm 產品重量：1.8Kg 包裝重量：2.3Kg |
|
裝箱信息 |
外箱尺寸：445*310*390mm 裝箱數量：5臺 裝箱重量：12.5KG |
|
裝箱清單 |
交換機：1臺 說明書：1本 合格證：1本 電源線：1條 掛耳：1對 |
應用環境
? 城域光纖寬帶網: 電信、有線電視、網絡系統集成等數，據網絡運營商
? 寬帶專網: 適用于金融、政府、石油、電力、公安、教育等行業專網
? 多媒體傳輸: 圖像、話音、數據綜合傳輸、適用于遠程 教學、會議電視、可視電話等應用
? 實時監控: 實時控制信號、圖像及數據同時傳輸
